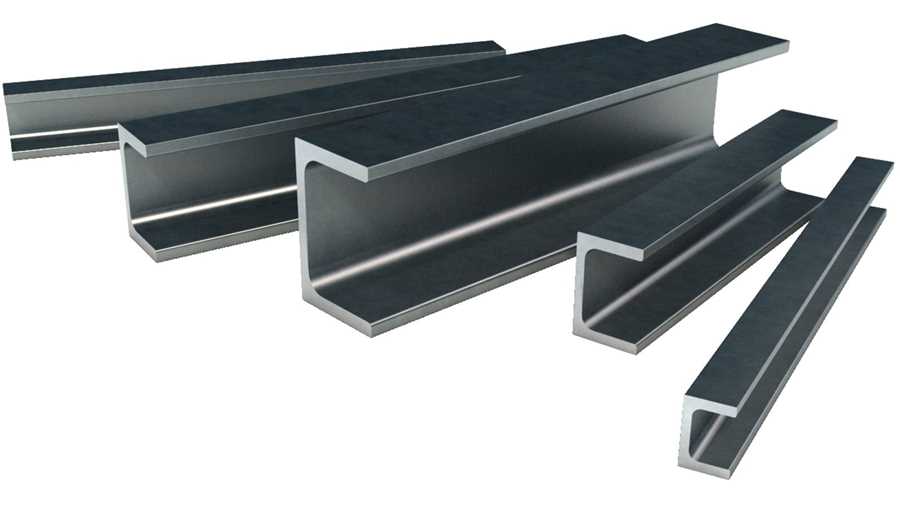

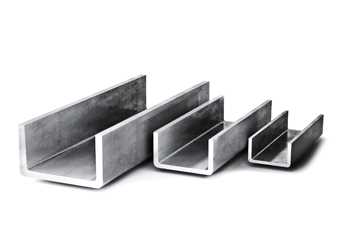

Швеллер – стальной профиль с П-образным сечением, широко используемый в строительстве и машиностроении. Его прочность на изгиб и сжатие делает его незаменимым элементом при создании каркасов, перекрытий и других несущих конструкций. Неправильный выбор швеллера может привести к деформации конструкции, потере устойчивости и даже обрушению. Перед покупкой критически важно понимать различия между видами швеллеров, свойствами используемых марок стали и областями их наиболее рационального применения.
Существует два основных типа швеллеров, различающихся по способу производства: горячекатаные (ГОСТ 8240-97) и гнутые (ГОСТ 8278-83). Горячекатаные изготавливаются путем прокатки разогретой стальной заготовки через формирующие валки, обеспечивая более высокую точность размеров и прочность. Гнутые швеллеры, напротив, формуются из листовой стали на гибочном оборудовании, что делает их более легкими и доступными по цене, но менее прочными. Важно отметить, что для ответственных конструкций, подверженных высоким нагрузкам, рекомендуется использовать только горячекатаные швеллеры.
Марка стали определяет механические свойства швеллера и его устойчивость к коррозии. Наиболее распространенными марками для производства швеллеров являются Ст3пс/сп (углеродистая сталь обыкновенного качества) и 09Г2С (низколегированная сталь повышенной прочности). Ст3пс/сп подходит для применения в условиях умеренных нагрузок и неагрессивной среды. 09Г2С обеспечивает значительно большую прочность и устойчивость к низким температурам, что делает ее оптимальным выбором для строительства в северных регионах и для конструкций, подверженных динамическим нагрузкам. Выбор марки стали всегда должен основываться на расчетах нагрузки и условиях эксплуатации.
Области применения швеллера охватывают практически все сферы строительства и промышленности. В гражданском строительстве швеллеры используются для создания каркасов зданий, перекрытий, балок, колонн и лестничных маршей. В машиностроении они находят применение в производстве рам автомобилей, вагонов, станков и другого оборудования. При выборе швеллера для конкретной задачи следует учитывать следующие факторы: ожидаемую нагрузку, длину пролета, требуемую жесткость и условия эксплуатации. Только тщательно проанализировав эти параметры, можно подобрать швеллер, который обеспечит надежность и долговечность конструкции.
Какой типоразмер швеллера нужен?
Выбор типоразмера швеллера – ключевой этап проектирования, определяющий несущую способность конструкции и расход металла. Неправильный выбор приводит или к неоправданному увеличению стоимости, или к недостаточной прочности.
Определение необходимого типоразмера опирается на два основных критерия:
- Несущая способность: Способность швеллера выдерживать заданные нагрузки (статические — вес конструкции, оборудования; динамические — ветровые, сейсмические).

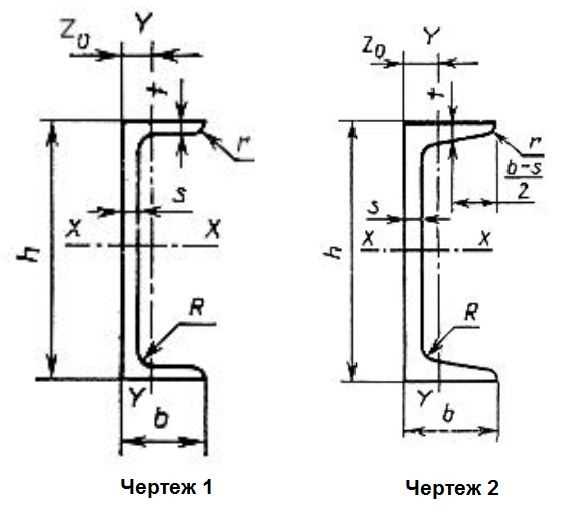

- Геометрические параметры: Высота (h), ширина полки (b), толщина стенки (s) и полки (t). Эти параметры влияют на момент инерции (I) и момент сопротивления (W), которые напрямую связаны с несущей способностью.
Расчет несущей способности швеллера включает несколько этапов:
- Определение нагрузки: Суммируются все действующие на швеллер нагрузки с учетом коэффициентов запаса прочности, зависящих от типа нагрузки и условий эксплуатации.
- Расчет изгибающего момента (M) и поперечной силы (Q): Определяются максимальные значения этих параметров вдоль швеллера. Для этого необходимо знать схему нагружения (например, балка, консоль) и распределение нагрузки.
- Выбор швеллера по сортаменту: На основе расчета изгибающего момента подбирается швеллер, у которого момент сопротивления (W) больше или равен расчетному: W ≥ M / (γc * R), где γc — коэффициент условий работы, R — расчетное сопротивление стали. Проверяется также условие по поперечной силе: Q ≤ γc * Aw * Rw, где Aw – площадь поперечного сечения стенки швеллера, Rw – расчетное сопротивление стали с учетом сдвига.
- Проверка на устойчивость: Для длинных швеллеров необходимо проверять устойчивость стенок и полок во избежание потери несущей способности из-за продольного изгиба.
Пример:
Предположим, необходимо подобрать швеллер для балки длиной 4 метра, несущей равномерно распределенную нагрузку 10 кН/м. Материал – сталь Ст3. Расчетный изгибающий момент составит M = (q * L^2) / 8 = (10 кН/м * (4 м)^2) / 8 = 20 кН*м. Для стали Ст3 R = 210 МПа (210 * 10^6 Н/м^2). При γc = 1, требуемый момент сопротивления W ≥ (20 * 10^3 Н*м) / (1 * 210 * 10^6 Н/м^2) ≈ 0,000095 м^3 = 95 см^3. По сортаменту выбираем швеллер №10, у которого Wx = 104 см^3. Далее необходимо выполнить проверку по поперечной силе и устойчивости.
При выборе учитывать:
- Условия эксплуатации: Агрессивные среды требуют применения швеллеров из коррозионностойких сталей.
- Бюджет: Использование более легких швеллеров экономит металл, но может потребовать дополнительных усиливающих элементов.
Таблицы нагрузок
Для упрощения выбора типоразмера широко используются таблицы нагрузок, содержащие информацию о допустимых нагрузках для различных швеллеров при разных пролетах. Эти таблицы основаны на предварительных расчетах и учитывают нормативные требования.
Онлайн-калькуляторы
Существуют онлайн-калькуляторы, позволяющие подобрать швеллер, исходя из заданных параметров нагрузки и пролета. Они автоматизируют процесс расчета и экономят время.
Какую сталь выбрать для швеллера?
Выбор марки стали для швеллера критически важен и зависит от предполагаемых нагрузок, условий эксплуатации и бюджета. Наиболее распространены углеродистые стали, но для специальных задач применяют легированные.
Ст3пс/сп (ГОСТ 380): Экономичный вариант для конструкций, не требующих высокой прочности. Подходит для второстепенных элементов и условий с умеренными нагрузками. Буква «пс» означает полуспокойная сталь, а «сп» — спокойная. «Спокойная» сталь имеет более однородную структуру и лучшие механические свойства, но и более высокую цену.
09Г2С (ГОСТ 19281): Низколегированная сталь с повышенной прочностью и хорошей свариваемостью. Превосходит Ст3 по прочности на разрыв и текучесть. Применяется в ответственных конструкциях, работающих в условиях низких температур. Содержание марганца (Г2) и кремния (С) повышает прочность и устойчивость к коррозии.
10ХСНД (ГОСТ 19281): Коррозионностойкая низколегированная сталь. Содержит хром (Х), кремний (С), никель (Н) и медь (Д). Используется в конструкциях, подверженных воздействию атмосферных факторов, таких как мосты и опоры ЛЭП.
Высокопрочные стали (например, 17Г1С): Применяются в особо нагруженных конструкциях, где требуется максимальная несущая способность при минимальном весе. Обеспечивают снижение металлоемкости конструкции, но требуют квалифицированной сварки.
При выборе обращайте внимание на сертификат соответствия, подтверждающий соответствие марки стали заявленным характеристикам. Учитывайте климатические условия эксплуатации. Для регионов с высокой влажностью или агрессивной средой выбирайте стали с повышенной коррозионной стойкостью. Правильный выбор стали гарантирует надежность и долговечность конструкции.
При проектировании и расчете конструкций, где нужны швеллеры, часто возникают вопросы по оптимальному выбору. «Бринелль» предлагает широкий ассортимент швеллеров из различных марок стали. Наши специалисты помогут подобрать швеллер, соответствующий вашим требованиям и бюджету, предоставят консультации по маркам стали и их применению.
Где швеллер будет использоваться?
Выбор швеллера напрямую зависит от условий эксплуатации и возлагаемой нагрузки. Грамотный подбор материала гарантирует долговечность и безопасность конструкции.
Основные сферы применения швеллера
Строительство: Швеллер используется в качестве несущих элементов перекрытий, колонн, стропильных систем и других конструкций, где требуется высокая прочность на изгиб и сжатие. Например, горячекатаный швеллер №20 из стали Ст3пс5 применяется в каркасах зданий средней этажности, а гнутый швеллер №10 из стали 09Г2С – в легких металлоконструкциях и ограждениях. При строительстве мостов и эстакад используют специальные швеллеры с повышенной толщиной стенки и полки (например, швеллер №30 из стали 15ХСНД).
Машиностроение: Швеллер востребован в производстве рам для грузовых автомобилей, вагонов, сельскохозяйственной техники и различного оборудования. Для рам грузовиков часто применяют горячекатаные швеллеры больших размеров (№30 и выше) из высокопрочных сталей, обеспечивающих необходимую жесткость и устойчивость к деформациям.
Вагоностроение: Используется для создания каркасов вагонов и других элементов железнодорожного транспорта, где требуется высокая прочность и устойчивость к динамическим нагрузкам. Применяются специальные типы швеллеров, соответствующие требованиям ГОСТов и ТУ для железнодорожной техники. Например, швеллер №24 из стали 10ХСНД.
Станкостроение: Швеллер используется для изготовления станин станков, обеспечивая необходимую жесткость и устойчивость к вибрациям. Выбор швеллера зависит от типа станка и предполагаемых нагрузок.
Рекламные конструкции: В рекламных конструкциях швеллер служит несущим элементом для щитов, баннеров и других элементов наружной рекламы. Обычно используются гнутые швеллеры небольших размеров из стали Ст3.
При выборе швеллера для конкретного применения учитывайте следующие параметры:
- Тип конструкции: Несущая конструкция, элемент ограждения, каркас оборудования.
- Величина нагрузки: Статическая, динамическая, циклическая.
- Условия эксплуатации: Температурный режим, влажность, агрессивность среды.
- Требования к прочности и жесткости: Определяются расчетом конструкции.
Грамотный расчет и учет всех факторов, включая марку стали и размеры, гарантирует надежность и долговечность конструкции, в которой используется швеллер.
Если вам необходима консультация по подбору швеллера и другого металлопроката, обращайтесь в компанию «Бринелль». Мы предлагаем широкий ассортимент швеллеров различных типов и размеров, а также обеспечиваем профессиональную помощь в выборе оптимального решения для ваших задач.
